變電站架構

基本信息

中文名稱 用途 抗震 材質
變電站架構 變電站架線支架、支柱 8.0級 鋼板、角鋼、鋼管

產品簡介

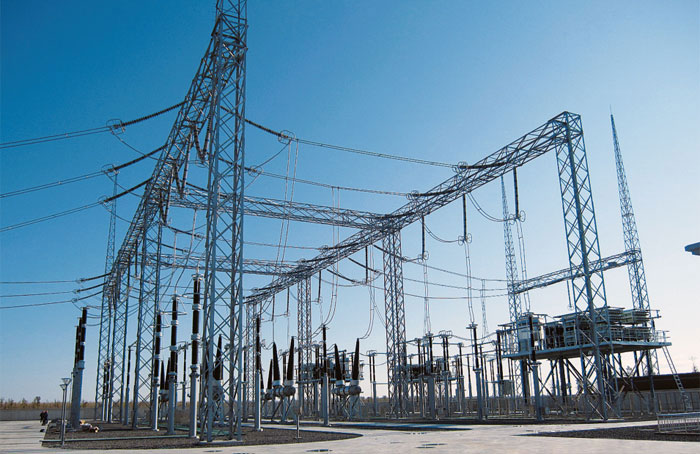

變電架構是變電所、變電站等室外導線、設備的主要支持結構的統稱。它是根據變電所的電壓等級、規模、設備布置、施工運行條件以及當?shù)氐臍夂驐l件來確定的。根據電氣的性質,不同的電壓等級,要求導線之間、導線對地、導線對構筑物要求保持一定的距離,按用途可分為進線架、母線架、中央門型架、轉角架、變壓器組合架、設備支柱等形式。

適應場所

用于城市或城市近郊變電站(所)。

產品優點

  • 采用角鋼或鋼管桁架式結構,塔體剛度較好;
  • 風荷載系數小,荷載能力強;
  • 基礎形式簡單,占地少;
  • 使用螺栓連接,安裝便捷;
  • 結構簡單,造型簡潔、美觀加工制造方便;

主要參數

設計依據:《鋼結構設計規范》、《變電站建筑結構設計技術規范》、《220~750kV變電站設計技術規程》、《變電架構設計手冊》、《750kV變電所構支架制作安裝及驗收規范》《架空送電線路桿塔結構設計技術規范》等
設計風速:10M/S-34M/S
抗 震:8 度
裹 冰:無冰、10MM、15MM
高 度:可根據客戶需求調整
適宜溫度:-25℃-+45℃
防腐處理:熱鍍鋅
使用壽命:50年

典型客戶

國家電網公司、南方電網公司
