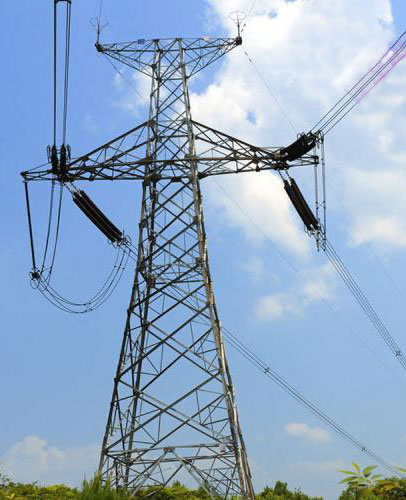

轉角塔

基本信息

中文名稱 電力角鋼塔 抗震 8.0級
用途 輸電線路用 材質 鋼板、角鋼

產品簡介

轉角塔主要用于變換線路走向用。因轉角塔內外側受力不同,一般采用不對稱設計,在輸電線路中轉角塔除承受導線的重力外,還要承受來自線路方向的拉力。材料規格、等級要高于直線塔,轉角塔以干字型為主。材料一般使用Q235、Q345和Q420三種,桿件間連接采用粗制螺栓,靠螺栓受剪力連接,整個塔由角鋼、連接鋼板和螺栓組成。

適應場所

非居民區、泥沼、平地、丘陵、山地或高大山地。

產品優點
  • 材料規格和等級較高,塔體剛度較好;
  • 設計荷載大,可承受較大荷載;
  • 使用螺栓連接,安裝便捷;
  • 適用性強,可根據線路設計單回路、雙回路、四回路;
  • 結構簡單,加工制造方便;

主要參數

設計依據:《鋼結構設計規范》(GB 50017-2003)、《66kV及以下架空電力線路設計規范》(GB50061-2010)、《建筑結構荷載規范》(GB50009) 、《110kV~750kV架空輸電線路設計技術規范》(GB50545-2010)、《混凝土結構設計規范》(GB50010-2002)、《架空送電線路基礎設計技術規定》(DL/T5219-2005)等
設計風速:23.5M/S-39M/S
抗    震:8 度
裹    冰:無冰、10MM、15MM、20MM、30MM
高    度:可根據客戶需求調整
適宜溫度:-20℃-+40℃
防腐處理:熱鍍鋅
使用壽命:50年

典型客戶

國家電網公司、南方電網公司
