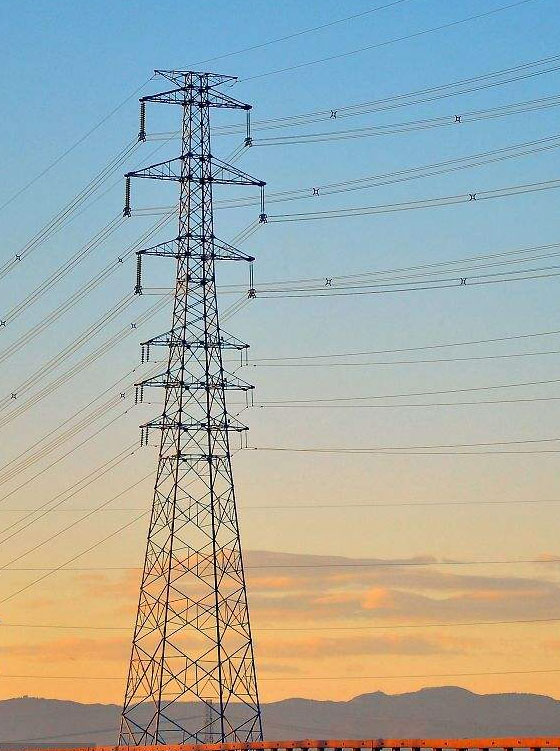

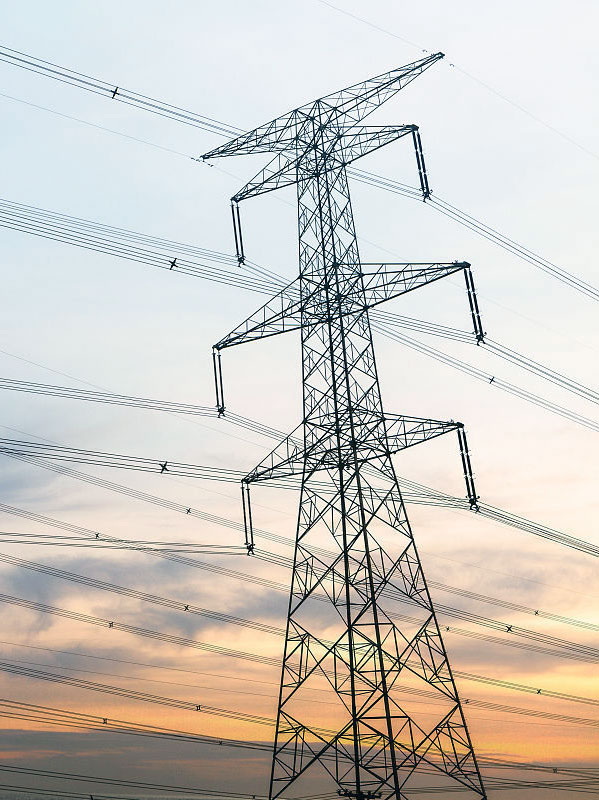

直線塔

基本信息

中文名稱 電力角鋼塔 抗震 8.0級
用途 輸電線路用 材質 鋼板、角鋼

產品簡介

直線塔是輸電線路最常用的一種塔型,也叫過線塔。在輸電線路中直線塔一般用來承受導線的重力,即垂直荷載,受力結構相對簡單,承受載荷相對較小,結構上主要以上字型、干字型為主,高電壓等級鐵塔以貓頭、酒杯、羊角為主。鐵塔普遍呈梯形,為鋼架結構,材料一般使用Q235、Q345Q420三種,桿件間連接采用粗制螺栓,靠螺栓受剪力連接,整個塔由角鋼、連接鋼板和螺栓組成。

適應場所

非居民區、泥沼、平地、丘陵、山地或高大山地。

產品優點

  • 采用角鋼桁架式結構,塔體剛度較好;
  • 塔身受力小,塔重輕,造價低;
  • 塔身坡度小,基礎根開小,減少征地成本;
  • 基礎形式簡單,占地少;
  • 使用螺栓連接,安裝便捷;
  • 結構簡單,加工制造方便;

主要參數

設計依據:《鋼結構設計規范》(GB 50017-2003)、《66kV及以下架空電力線路設計規范》(GB50061-2010)、《建筑結構荷載規范》(GB50009) 、《110kV750kV架空輸電線路設計技術規范》(GB50545-2010)、《混凝土結構設計規范》(GB50010-2002)、《架空送電線路基礎設計技術規定》(DL/T5219-2005)等
設計風速:25M/S-35M/S
抗    震:8 度
裹    冰:無冰、10MM、15MM、20MM、30MM
高    度:可根據客戶需求調整
適宜溫度:-20℃-+40℃
防腐處理:熱鍍鋅
使用壽命:50年

典型客戶

國家電網公司、南方電網公司
