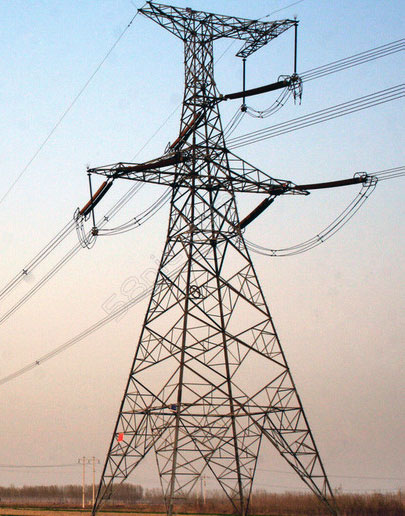

耐張塔
基本信息
中文名稱 | 電力角鋼塔 | 抗震 | 8.0級 |
用途 | 輸電線路用 | 材質 | 鋼板、角鋼 |
產品簡介
耐張塔是承力塔的一種,該塔在線路中把整個較長的直線段分成若干個小的直線段,起著錨固直線段中塔上導、地線的作用,可以限制線路在本塔前后區段安裝和檢修緊線的不平衡張力和線路事故斷線的影響范圍。這種塔的塔身坡度較大,整體高度較矮,部件材料規格較大,節點螺栓用量較多,單塔比直線塔重,絕緣子串呈下斜式,接近水平而不是水平,這種塔在線路中用量較少。
適應場所
非居民區、泥沼、平地、丘陵、山地或高大山地。
產品優點
- 采用角鋼桁架式結構,塔體剛度較好;
- 塔體坡度大,高度矮;
- 部件材料規格大,整體受力好;
- 使用螺栓連接,安裝便捷;
主要參數
設計依據:《鋼結構設計規范》(GB 50017-2003)、《66kV及以下架空電力線路設計規范》(GB50061-2010)、《建筑結構荷載規范》(GB50009) 、《110kV~750kV架空輸電線路設計技術規范》(GB50545-2010)、《混凝土結構設計規范》(GB50010-2002)、《架空送電線路基礎設計技術規定》(DL/T5219-2005)等
設計風速:23.5M/S-39M/S
抗 震:8 度
裹 冰:無冰、10MM、15MM、20MM、30MM
高 度:可根據客戶需求調整
適宜溫度:-20℃-+40℃
防腐處理:熱鍍鋅
使用壽命:50年
典型客戶
國家電網公司、南方電網公司
