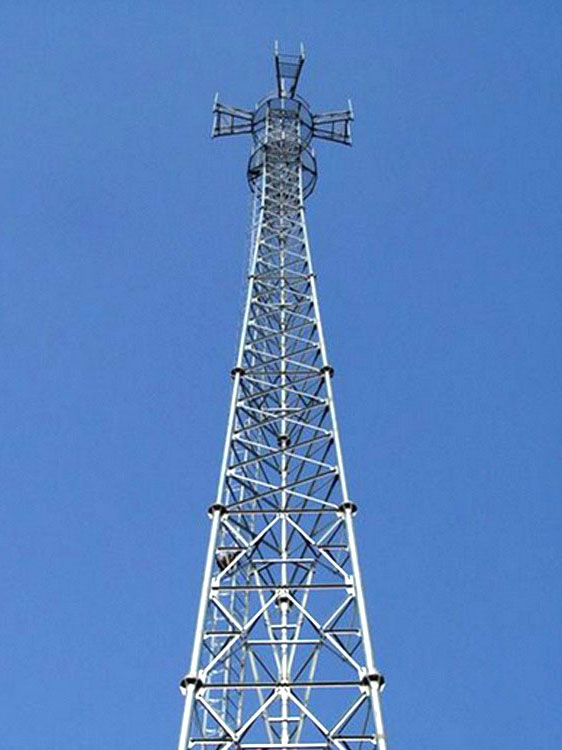

三管通信塔
基本信息
中文名稱 | 用途 | 抗震 | 材料類型 |
三管塔 | 通信用三管塔 | 8.0級 | 鋼管,鋼板,角鋼、圓鋼 |
產品簡介
三管塔指塔柱采用鋼管制作,塔身截面為三邊形的自立式高聳鋼結構,三管塔塔柱采用鋼管制作,塔身截面為三邊形,是區別于角鋼塔的一種高聳鋼結構,塔體三角形布置,主體采用鋼管,風荷載體型系數小,受力性能好。
適應場所
三管塔適用場景廣泛,特別適用于擬建場地面積較小的情況,節約建設用地,工業開發區等市郊區域、縣城、鄉鎮、農村等對景觀要求低、易于征地的區域。
產品優點
- 風荷載系數小,抗風能力強;
- 法蘭盤連接,螺栓受拉,不易破壞;
- 塔柱正三角型布置,節約鋼材;
- 占地面積小,施工方便,節約土地資源;
- 塔身自重輕,新型三葉式伐板基礎,降低基礎造價;
- 桁架式結構設計,運輸和安裝便捷、建設工期短 ;
- 可掛載多副天線和微波傳輸設備;
主要參數
設計標準:《鋼結構設計規范》(TJ17-74)、《建筑結構可靠度統一設計標準》(GB50068-2001)、《建筑結構荷載規范》(GB5009-2012)、《建筑結構荷載規范》(GB5009-2012)、《鋼結構設計規范》(GB50017-2003)、《鋼結構單管通信技術規程》(CECS236:2008)、《移動通信工程鋼塔桅結構設計規范》(YD/T5131-2005)、ANSI/TIA-222-G等
設計風速:25M/S一38M/S
材料類型:鋼管,鋼板,角鋼
適用風壓:≤0.65KN/M2
鍍鋅要求:熱鍍鋅
抗 震:8 度
工作溫度: - 45°C ~ + 45°C
適用高度:≤50米(可根據客戶需求調整)
使用壽命:30年
典型客戶
菲律賓、越南、緬甸
