單管塔
基本信息
中文名稱 | 用途 | 抗震 | 材料類型 |
單管塔 | 通信用單管塔 | 8級 | 鋼管, 鋼板、槽鋼、圓鋼 |
產品簡介

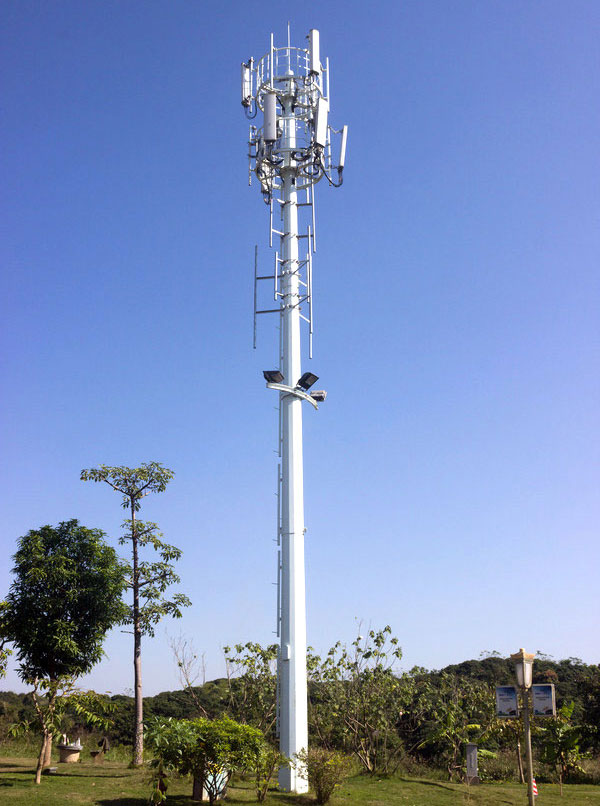

單管塔為單管式,塔身可分為2~5段,采用插接或法蘭兩種連接方式,塔身截面為圓形或多邊形,塔身主管整體呈錐形,下大上小。單管塔還分為內爬和外爬兩種,其塔身上都設有爬釘便于上、下塔操作。外形簡捷美觀 外形采用正圓錐造形,搭載一層以上的圓形平臺,與塔體相互映襯,環境友好。 對風荷載的計算是優于其它形狀, 饋線內走耐用,避免風吹、雨淋、日曬等自然環境因素的影響,大大提高了饋線的使用壽命。 法蘭連接塔體穩定性好,安裝方便,并能適應多種野外較復雜場地的安裝。計符合了當代人對品質的追求。
適應場所
單管塔適用城市市區和市郊、居民小區、高校、商業區、景區、工業園區、鐵路沿線等區域應用較多。
產品優點
- 體型簡潔、美觀大方,環境友好;
- 抗風性能強,高可抗12級風,
- 抗震性能強,最高可抗8級地震,占地面積小,
- 維護方便,施工機械化,縮短工期;
- 風荷載體型系數小,受力性能好;
- 可掛載多副天線和微波傳輸設備;
- 饋線內置,提高壽命;
主要參數
設計標準:《建筑結構可靠度統一設計標準》(GB50068-2001)、《建筑結構荷載規范》(GB5009-2012)、《建筑結構荷載規范》(GB5009-2012)、《鋼結構設計規范》(GB50017-2003)、《鋼結構單管通信技術規程》(CECS236:2008)、《移動通信工程鋼塔桅結構設計規范》(YD/T5131-2005)、ANSI/TIA-222-G等
設計風速:120 Km/h ,150 Km/h, 180Km/h
適用風壓: ≤0.65KN/M2
鍍鋅要求: 熱鍍鋅
抗 震: 8 度
工作溫度: - 40°C ~ + 70°C
適用高度:≤50米(可根據客戶需求調整)
使用壽命:30年
典型客戶
華為緬甸KSGM項目
